ИМПУЛЬС Батарейный модуль для ИБП, 40*9Ач/±240В, АКБ 5 лет

В наличии
172 060 ₽
ИМПУЛЬС

Характеристики

Основные характеристики

Назначение опции
увеличение времени автономной работы
Тип опции
батарейные модули
Артикул
BR19S404

Параметры АКБ

Средняя точка батарейной шины
есть
Напряжение
12 В
Номинальное напряжение шины АКБ
480 В
Кол-во встроенных АКБ
40 шт
Емкость встроенных АКБ
9 Ач

Массо-габаритные характеристики

Ширина
440 мм
Глубина
805 мм
Высота
174 мм
Высота в U
4
Масса
133.4 кг

Производитель

Гарантия
60 мес

Документация

Техническое описание

Особенности

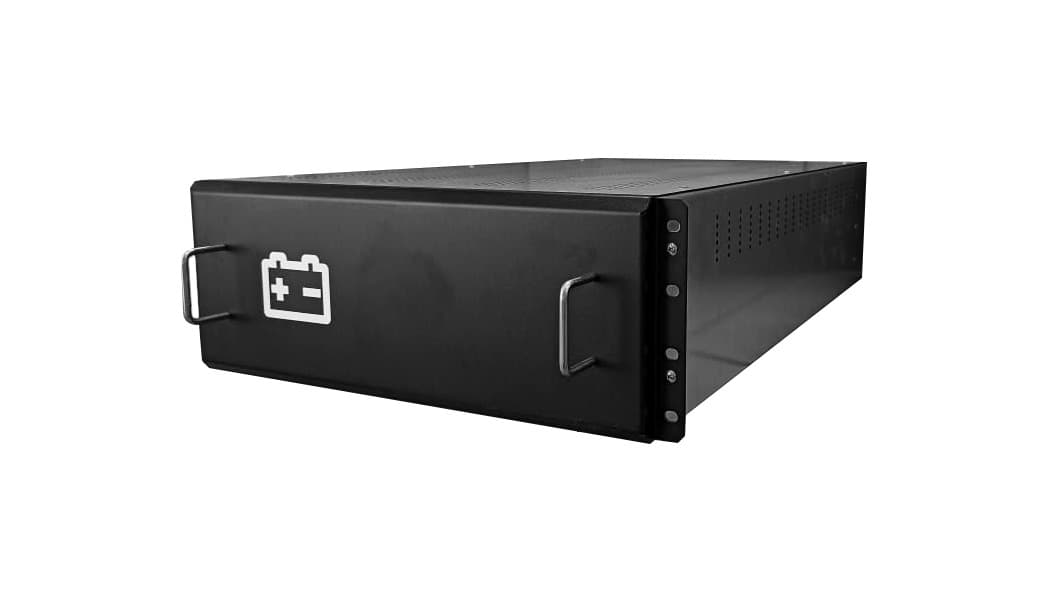

Батарейный модуль ИМПУЛЬС БК 480 (МУЛЬТИПЛЕКС БК40-480В-ПРО) — это внешний аккумуляторный массив, предназначенный для подключения к источнику бесперебойного питания (ИБП) с целью значительного увеличения времени его автономной работы.

Стойка аккумуляторного шкафа специально разработана для ИТ-решений, организации серверных и ЦОД. Конструкция полностью совместима со стандартными 19-дюймовыми телекоммуникационными шкафами, поддерживает онлайн-обслуживание и обеспечивает удобную интеграцию в ИТ-инфраструктурные решения.

В каждый аккумуляторный блок можно установить 40 аккумуляторов емкостью 7 или 9 Ач. Для существенного увеличения времени автономной работы допускается параллельное подключение нескольких таких комплектов.

Технические характеристики батарейного модуля ИМПУЛЬС БК 480

МодельБК 480
ШИНА ПОСТОЯННОГО ТОКАНапряжение±240 В постоянного тока
Тип защитыАвтоматический выключатель постоянного тока, 63 А
АКБТип АКБСвинцово кислотные, необслуживаемые, с клапаном
Конфигурация и характеристики АКБ40 АКБ, номинал 12 В
Массив с выводом средней точки
±240 В постоянного тока
Время перезаряда8 часов до уровня 90% емкости
Комплект поставкиРуководство пользователя, паспорт изделия, кабель для подключения к ИБП, комплект для установки
Габариты (ШхГхВ), мм440 x 825 x 174 (4U)
Масса, кгБез АКБ: 32,6
С АКБ 7/9 А·ч: 132,6/141,4

Комплект поставки модуля

В стандартный комплект поставки изделий БК 480:

  • батарейный модуль,
  • кабель для подключения БМ к ИБП,
  • документация.

Батарейный модуль выпускается в пяти исполнениях:

  • без установленных АКБ;
  • с АКБ 12 В, 7 А·ч, 10 лет срок службы;
  • с АКБ 12 В, 7 А·ч, 5 лет срок службы;
  • с АКБ 12 В, 9 А·ч, 10 лет срок службы;
  • с АКБ 12 В, 9 А·ч, 5 лет срок службы.

Подключение батарейного модуля

Для подключения БМ к ИБП необходимо:

  1. Удостовериться, что ИБП полностью обесточен и все автоматические выключатели находятся в разомкнутом состоянии
  2. На задней панели БМ снять защитную крышку, закрывающую разъём (крышка крепится к задней панели БМ при помощи винтов);
  3. Соединить соответствующие разъёмы ИБП и БМ при помощи кабеля, идущего в комплекте с устройством.
  4. Для подключения второго и следующих БМ необходимо последовательно соединить при помощи кабельных перемычек свободный разъём уже подключенного БМ с соответствующим разъёмом подключаемого БМ.

После завершения монтажных работ необходимо удостовериться, что все подключения выполнены с соблюдением полярности, отсутствует люфт в месте соединений и не нарушена изоляция кабельных соединителей.

ВНИМАНИЕ!

Для корректной работы системы после подключения БМ необходимо выполнить настройку ИБП для работы с соответствующим количеством модулей.

Информация по обслуживанию и замене АКБ приведена в Руководстве пользователя.
